Übersicht der Geräte des Labors Mechatronik

Auf dieser Seite finden Sie alle technischen Geräte des Labors Mechatronik. Über den Downloadbereich der Geräte gelangen Sie über einen Link zur Collaboration Cloud über welche Sie alle Materialien zum Gerät abrufen können.

Jade Printer

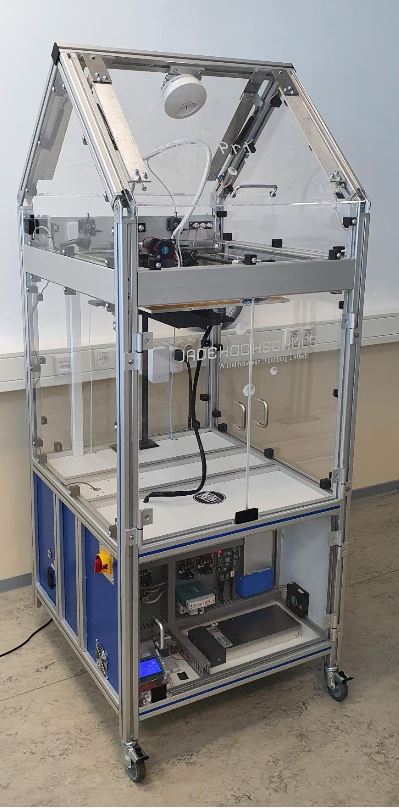

Der Jade Printer arbeitet mit dem FFF-Verfahren. Er verfügt über zwei Hotends. Diese ermöglichen dem Drucker die Verarbeitung von zwei verschiedenen Filamenten in einem Druck. Wie in der Abbildung  zu sehen ist, ist der Rahmen kompakt, auf Rollen aufgebaut und in zwei Bereiche eingeteilt. Der obere Bereich beinhaltet die Mechanik zum Drucken. In dem unteren Bereich ist die gesamte Steuerelektronik aufgebaut. Der Jade Printer bietet ein beheiztes Druckbett mit den Maßen 420mm x 420mm. Der Jade Printer ist durch seinen Aufbau dafür ausgelegt, große Funktionsteile möglichst schnell zu drucken. Als Material wurden Standardmaterialien, wie z.B. PLA oder PETG, aber auch spezielle Materialien wie PVA, das wasserlöslich ist, vorgesehen. Durch die zwei Extruder können Farben, aber auch Materialien in einem Druck kombiniert werden.

Der Printer ist im Rahmen studentischer Projekte entstanden und überarbeitet worden. Hier finden Sie mehr Informationen zu diesen Projekten.



Technische Daten

Druckerbett:

  • Beheiztes Druckbett 24V/850W
  • Druckfläche von 395mm x 400mm x 500mm
  • Druckunterlage: Dauerdruckfolie FILAFARM FilaPrint

Hotend:

  • Zwei Extruder für zwei Hotends (E3D V6)
  • Beide Hotends auf gleicher Höhe fest verbaut, zweiter Extruder höhenverstellbar
  • Maximaltemperatur 285°C
  • Filament bevorzugt: PLA, PVA, PETG

Programme:

  • Firmware: Marlin 2.0.5, Druckserver: OctoPrint, Slicer: Cura 4.6

Sicherheit:

  • Türüberwachung: Pausierung über OctoPrint bei Öffnen der Türen
  • Video- und Parameterüberwachung über OctoPrint
  • Brandschutz: Rauchmelder schaltet den Jade Printer spannungsfrei
  • Marlin 2.0.5 bricht Druck bei unerwarteten Zuständen ab

Downloadbereich

Hier finden alle herunterladbaren Dateien zum Gerät.

Poster

Collaboration Cloud

Das Passwort der CollaborationCloud ist: labor_mechatronik



Co2 Laser...

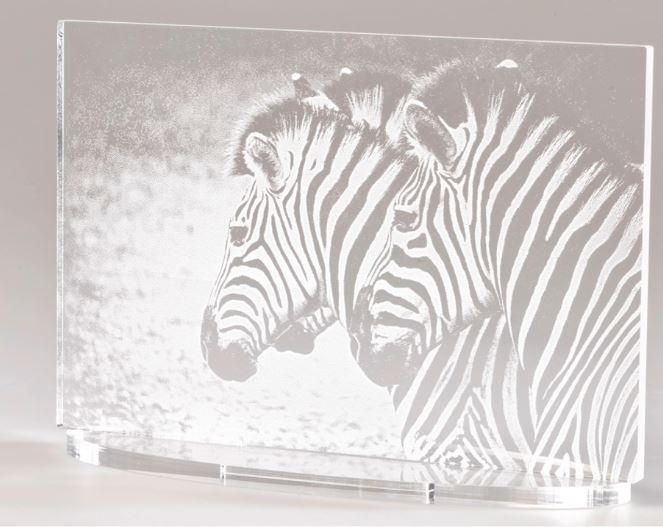

Mit der CO2-Laserschneidanlage können Schnittteile aus dem Material PMMA (Plexiglas) im Rahmen von studentischen Projekten erarbeitet und geschnitten bzw. graviert werden. Im Downloadbereich finden Sie die Materialien zum Gerät.



Technische Daten

  • Model
    8005 Professional
  • Arbeitsbereich
    1300 x 1300 mm
  • max. Plattengröße
    1500 x 1500 x 135 mm
  • max. Arbeitsgeschwindigkeit
    100 cm/sec.
  • Lasertype:
    100 W sealed-off CO2 laser
    water-cooled
  • Laserwellenlänge
    10.6 μm
  • Brennweite
    2.5 inch (standard lens) / 5 inch
  • Positioniergenauigkeit
    • +/- 0.025 mm
    • Interfaces - 1 x serial = RS-232C PC
    • Interfaces  - 1 x serial = RS-422 Apple
  • Dimensionen
    2400x 2000x 1300 mm
  • Gewicht
    ca. 1200kg
  • Lasersicherheitsklasse
    Class 2 (geschlossene Haube)
  • Max. Materialhöhe
    200 mm
  • Anschlussdaten
    Professional 2600 W / 25A
  • Geräuschpegel
    70 dB(A)
