AUFGABE

KONSTRUIEREN UND ENTWERFEN EINES WOHNHAUS AN EINER BESTEHENDEN BRANDWAND
GRUNDLAGE DER ÜBUNG IST DER VORENTWURF EINES EINGESCHOSSIGEN HAUSES GEM. SKIZZE

NUTZUNG

 WOHNHAUS FÜR 1-2 PERSONEN

VORGABEN

MASSIVBAU, 2-SCHALIGES MAUERWERK, DECKE IN STAHLBETONBAUWEISE, FLACHDACH

LEISTUNGEN ENTWURFSPLANUNG

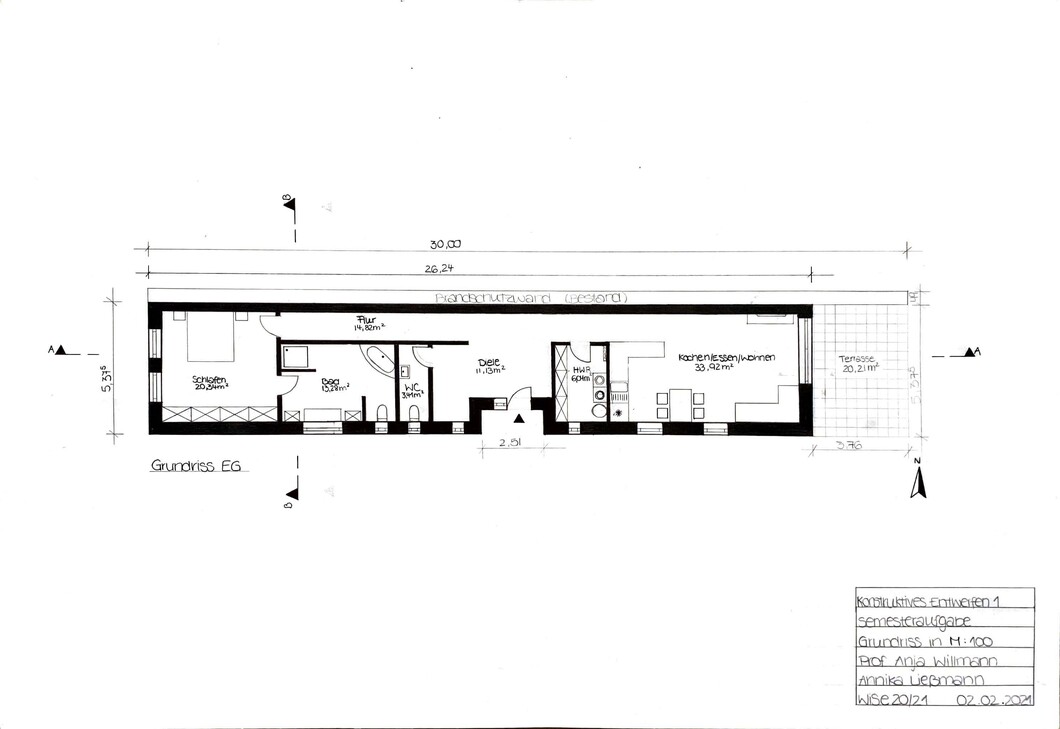

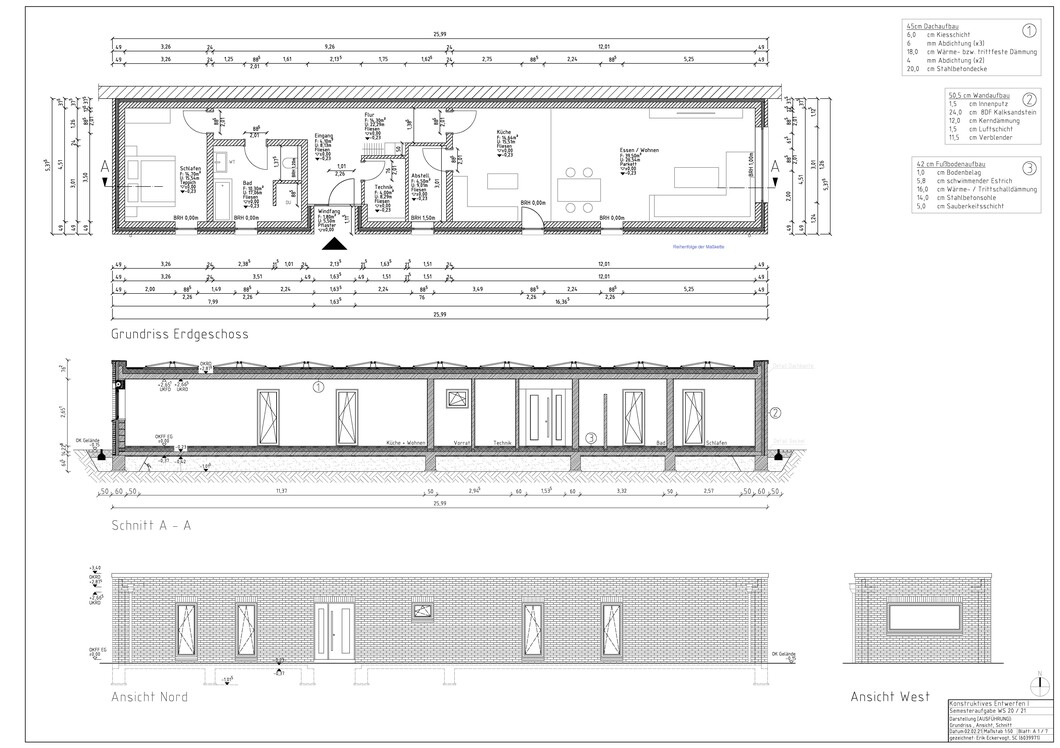

GRUNDRISS, ANSICHTEN UND SCHNITT 1/100
LAGEPLAN 1/500
ÜBERSICHTSPLAN NACH ABSPRACHE

WERKPLANUNG

GRUNDRISS 1/50
QUERSCHNITT 1/50
2 ANSICHTEN 1/50

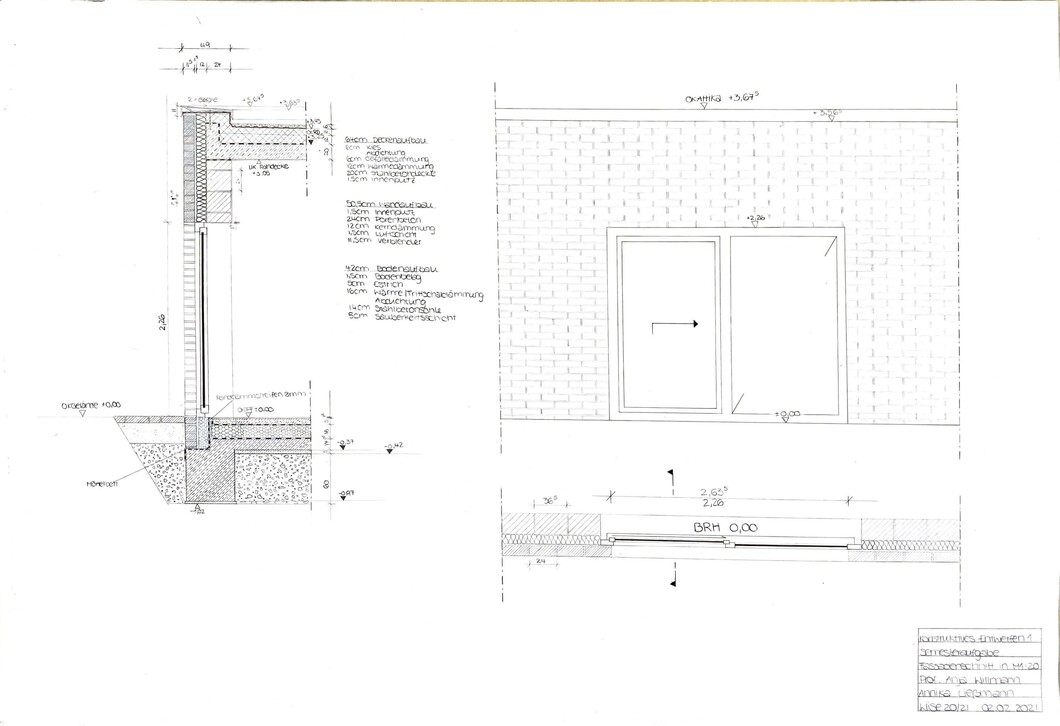

FASSADENSCHNITT 1/20

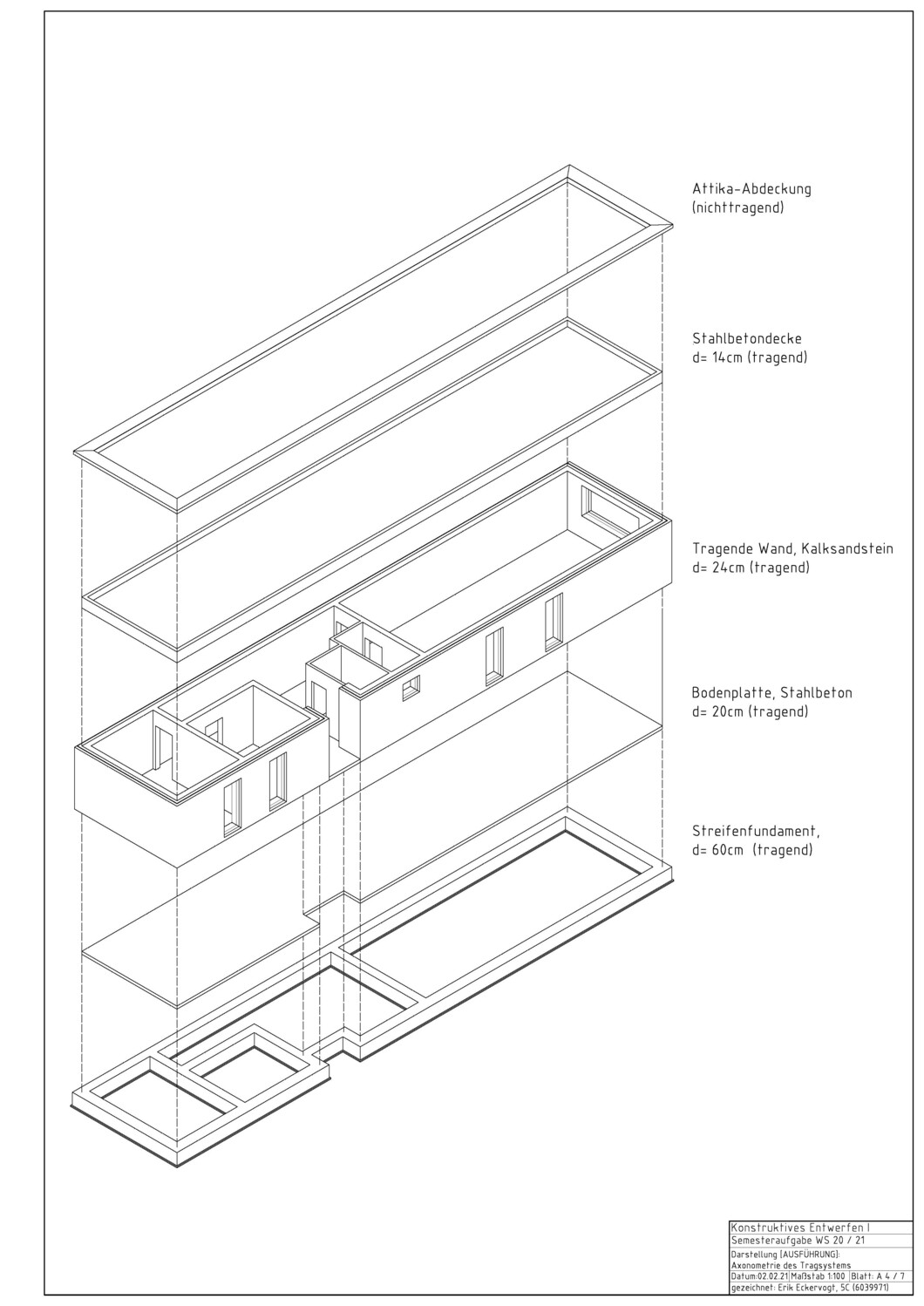

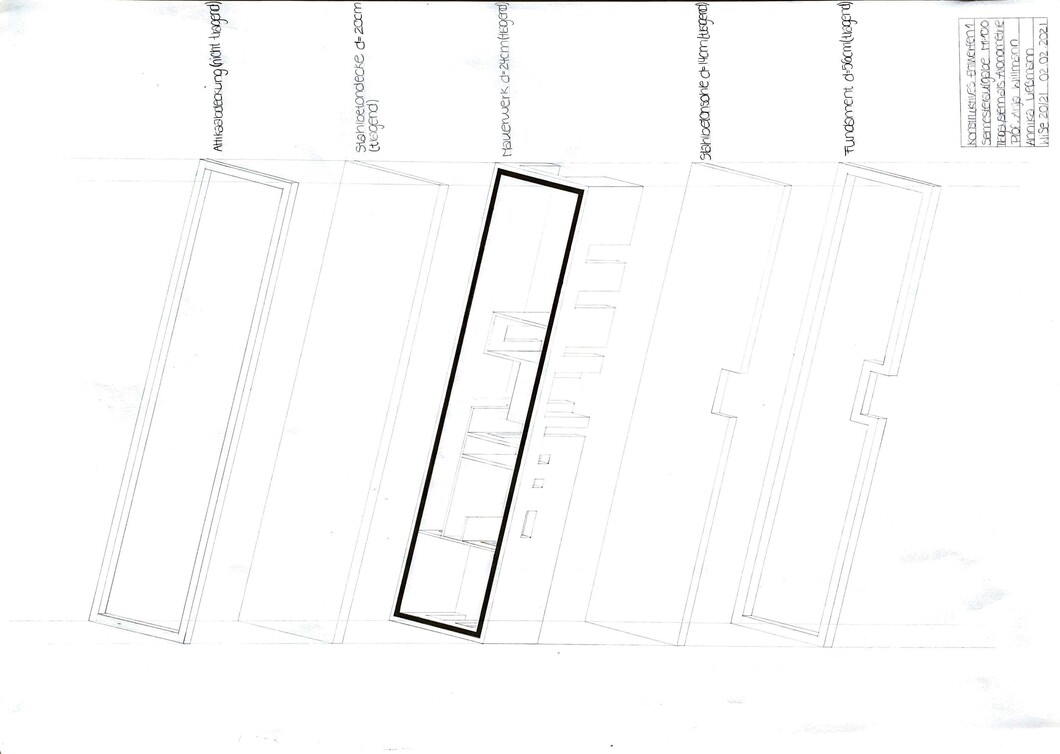

DARSTELLUNG DES TRAGSYSTEMS IN
GRUNDRISS UND AXONOMETRIE 1/100

DETAIL

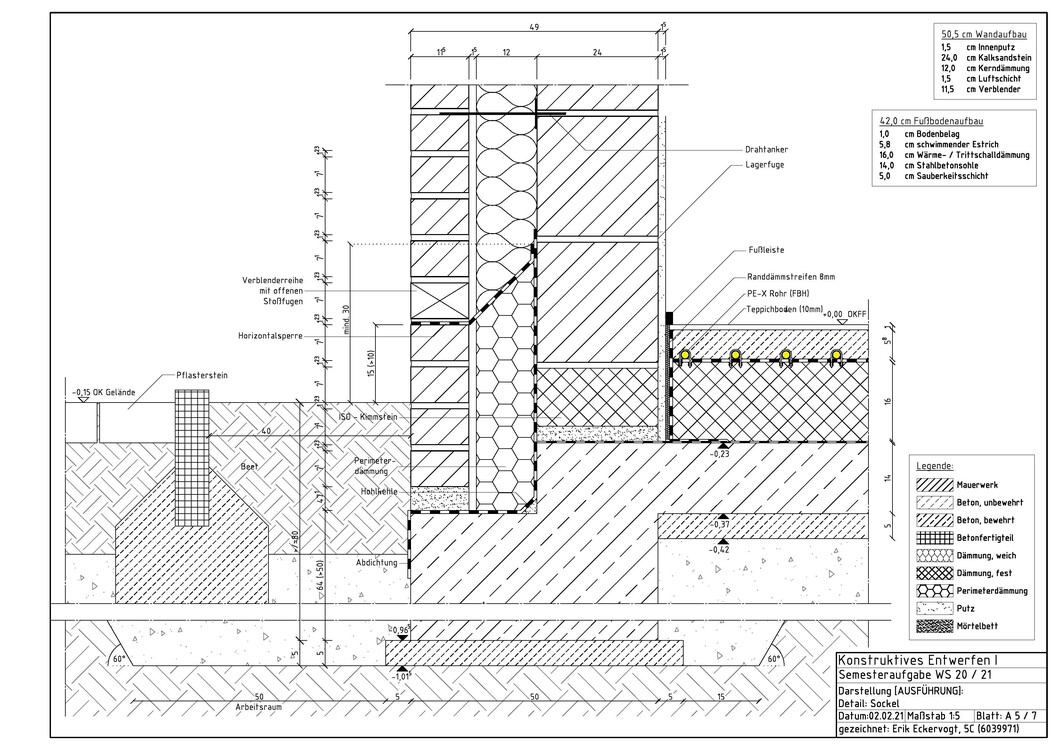

SCHNITT DURCH DEN SOCKEL / DAS FUNDAMENT 1/5
DACHAUFSICHT 1/50
DARSTELLUNG DER DACHENTWÄSSERUNG
SCHNITT DURCH DIE DACHKANTE 1/5

BEARBEITUNG IN EINZELARBEIT
